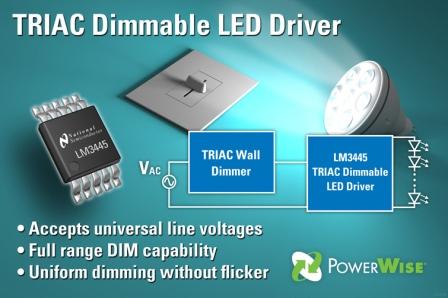

美國國家半導體公司 (National Semiconductor Corporation)(美國紐約證券交易所上市代碼：NSM)宣布推出一款全新的離線式恒流控制器。該產品的優勢在于可以支持具備三端雙向可控硅(TRIAC)正向或反向相位控制功能的傳統入墻式調光器，因此可以穩定調控高亮度LED的光暗，確保不會出現光線閃爍問題。這款可支持三端雙向可控硅調光控制功能的LM3445 LED 驅動器不但可以支持高達100:1 的調光比，而且還可輸出 1A以上的恒流來驅動多串LED，可廣泛應用于住宅、建筑物、商業及工業專用照明領域。
可支持三端雙向可控硅調光功能的LM3445 LED 驅動器可大幅提高系統的光線輸出量，在典型應用情況下符合美國 “能源之星” (ENERGY STAR®) 的功率標準，歸屬于美國國家半導體PowerWise®高能源效率產品系列。
按照目前業界的設計標準，入墻式 三端雙向可控硅調光器通常連接白熾燈 或鹵素?zé)暨@類電阻負載。但 LED燈泡并不屬于入墻式三端雙向可控硅調光器可以接入的電阻負載，因此如果利用傳統的入墻式三端雙向可控硅調光器調控LED燈泡的亮度，調控效果將無法達到較佳狀態。目前市場上的LED驅動器會產生頻率為120Hz的閃爍，或者無法達到100:1的調光比。美國國家半導體的LM3445芯片可以成功解決上述問題，該芯片可將三端雙向可控硅的斬波波形轉為DIM信號，然后進行解碼，從而實現100:1的調光比，并確保調光穩定，無閃爍發生。這款驅動器采用的控制架構正在申請專利。新型架構可以確保輸入LED的紋波電流恒定不變，有助于延長LED的壽命。展示LM3445芯片的一套短片已在網上播出，詳細內容可瀏覽http://www.national.com/led網頁。
采用美國國家半導體的LM3445 LED 驅動器， 便可實現LED燈泡取代目前利用標準三端雙向可控硅入 墻式調光器的白熾燈泡和鹵素?zé)襞�。此外，該�?qū)動器還可通過主/從操作方式，控制多串LED燈泡。
系統設計工程師只需采用美國國家半導體的 WEBENCH® LED Designer 網上設計工具，便可在極短時間內完成全套利用LM3445芯片執行控制功能的LED照明系統設計。登入http://www.national.com/webench/led網頁，便可立即開始設計工作。
LM3445的技術規格
采用10引腳迷你型SOIC封裝的美國國家半導體LM3445芯片是一款自適應固定關斷時間的交流/直流降壓恒流控制器。其特點是內置三端雙向可控硅調光譯碼器，因此可以利用標準的三端雙向可控硅調光器執行調光對比極大的LED調光功能。此外，該芯片采用可支持高頻操作的架構，可與體積小巧的外置被動元件搭配使用。
LM3445芯片的另一特點是內置泄流器電路。每當線路電壓下跌至較低水平時，泄流器會容許電流繼續流通， 以便三端雙向可控硅調光器可以繼續正常運行。此外，該芯片內置的被動式功率因數校正電路可以在周期內的大部分時間直接從線路截取電流，為降壓穩壓器提供恒定的正電壓，并確保較低的耗電量。LM3445芯片的優勢還包括：過熱停機、限流及欠壓鎖定等保護功能。
如欲進一步查詢有關LM3445芯片的資料或訂購樣品及評估電路板，請瀏覽http://www.national.com/pf/LM/LM3445.html網頁。
美國國家半導體的 WEBENCH LED Designer網上設計工具簡介
利用美國國家半導體的 WEBENCH LED Designer網上設計工具，工程師便可方便地設計出多達60顆LED的串行或并行LED照明系統。工程師只需在鍵盤上輕輕一按，這套工具便會提供數以百計的高亮度LED以供選擇，而且還會根據選定的LED挑選出一款性能匹配的美國國家半導體PowerWise高能源效率LED驅動器，以支持工程師設計出具備較高性能的電源供應系統。工程師只需輸入設計的方案大小及效率，便可就電路的動態情況（例如啟動、穩定狀態、脈沖寬度調制光暗調控及線路瞬態）分別進行電路特性的仿真測試。只需進行幾分鐘的微調，便可通過建模(BuildIt!)功能提供一份詳盡的LED電路物料清單，工程師可以訂購這套度身訂造的建模套件，其中包括指定的LED、PC電路板、驅動器集成電路以及相關的無源元件，美國國家半導體保證會在較短時間內將有關套件送到客戶手中。
價格及供貨情況
LM3445芯片已有批量供貨，采購以1,000顆為單位，單顆價為1.75美元。
