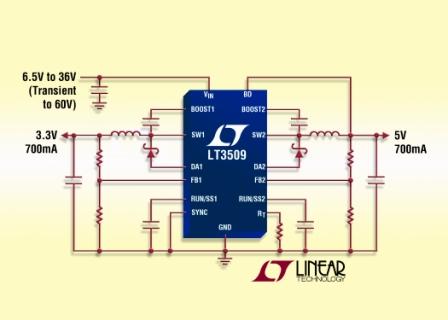

凌力爾特公司 (Linear Technology Corporation) 推出雙通道電流模式 PWM 降壓型 DC/DC 轉換器 LT3509，該器件具有兩個內部 36V、1A 電源開關，采用 14 引線 3mm x 4mm DFN 或 MSOP-16E 封裝。每個通道能提供高達 700mA 的輸出電流，效率高達 88%。其 3.6V 至 36V 的寬輸入電壓范圍以及達 60V 的瞬態保護使該器件非常適用于調節種類繁多的電源，包括未穩壓的交流變壓器、24V 工業電源和汽車電池。就汽車應用而言，LT3509 的 3.6V 較低輸入電壓使它能夠以低于 4V 的輸入工作，這對滿足汽車“冷車發動”需求極為重要。類似地，該器件的 36V 連續輸入能力加上 60V 瞬態保護使它能夠承受在負載突降情況下出現的瞬態。LT3509 的 300kHz 至 2.2MHz 開關頻率是用戶可編程的，使它能夠較大限度地提高效率，而且可使用纖巧、低成本電感器和陶瓷電容器，從而產生低和可預測的輸出紋波。

LT3509 的低 V_CESAT (320mV/0.9A) 內部開關提供高達 88% 的效率，較大限度地減少浪費的熱量。一個內部 0.80V 基準能實現低于 1V 的所需輸出電壓以為較新一代低壓 DSP 和微控制器供電。低壓差內部開關可實現達 95% 的占空比，而內部逐周期電流限制提供了保護以免受輸出短路影響。低電流 (<9µA) 停機可為電池供電型系統提供延長的運行時間。

LT3509EDE 采用耐熱增強型 3mm x 4mm DFN-14 封裝，而 LT3509EMSE 采用耐熱增強型 MSOP-16E 封裝。它們的價格分別為每片 2.95 美元和 3.05 美元。工業溫度級的 LT3509IDE 和 LT3509IMSE 經過測試，保證在 -40°C 至 125°C 的工作結溫范圍內工作，價格分別為每片 3.39 美元和 3.51 美元。所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn。

性能概要：LT3509

·        兩個具內部電源開關的 700mA 開關穩壓器

·        3.6V 至 36V 的寬工作電壓范圍

·        過壓閉鎖可保護電路經受高達 60V 的瞬態電壓

·        對短路的堅固性

·        低壓差電壓：95% 較大占空比

·        可調 300kHz 至 2.2MHz 開關頻率；在整個范圍內可同步

·        使用小型電感器和陶瓷電容器

·        集成的升壓二極管

·        內部補償

·        耐熱增強型 14 引線 (3mm x 4mm) DFN 和 16 引線 MSOP 封裝
