2009 年 1 月 19 日，凌力爾特公司 (Linear Technology Corporation) 推出高效率、同步降壓型穩壓器LTC3609，該器件在電壓低至 0.6V 時可以提供高達 6A 的連續輸出電流。它在 4V 至 32V (36V 絕對較大值) 的輸入電壓范圍內工作，從而非常適用于具有多節鋰離子電池、鉛酸電池或高達 32V 固定輸入電壓軌的應用。其谷值電流控制架構在高頻時以卓越的瞬態響應提供非常低的占空比工作。工作頻率用一個外部電阻設置。LTC3609 具有高達 1MHz 的開關頻率，可以采用小型、低成本陶瓷電容器和扁平電感器。

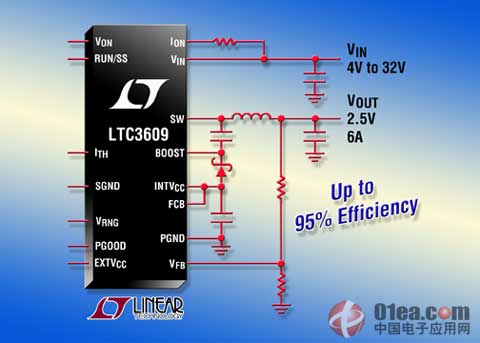

圖片說明：采用 QFN 封裝的 6A、32V 同步降壓型 DC/DC 轉換器

LTC3609 用 R_DS(ON) 僅為 18mΩ 和 13mΩ 的內部開關提供高達 95% 的效率。它還可以配置為斷續或強制連續工作。強制連續工作降低了噪聲和 RF 干擾，而斷續模式則通過降低輕負載時的開關損耗來提供高效率，從而僅需要 900uA 的靜態電流。停機靜態電流僅為 15uA。其它特點包括 Power Good 電壓監視器、可調電流限制、輸出過壓保護和可編程軟啟動。

LTC3609EWKG 采用 52 引線、7mm x 8mm QFN 封裝，有現貨供應。以 1,000 片為單位批量購買，每片價格為 7.75 美元。工業級版本 LTC3609IWKG 經過測試，保證在 -40°C 至 125°C 的工作結溫范圍內工作，以千片批購價為每片 9.12 美元。所有版本都有現貨供應。如需更多信息，請登錄：www.linear.com.cn

性能概要：LTC3609

• 6A 輸出電流
• 寬 V_IN 范圍：4V 至 32V (較大值為 36V)
• 內部 N 溝道 MOSFET
• 真正的電流模式控制
• 為高降壓比而優化
• t_ON(MIN) ≤ 100ns
• 極快的瞬態響應
• 用陶瓷 C_OUT 可穩定
• ±1% 0.6V 電壓基準
• Power Good 輸出電壓監視器
• 可調接通時間/開關頻率
• 可調電流限制
• 可編程軟啟動
• 輸出過壓保護
• 可選短路停機定時器
• 低停機 I_Q：15uA
• 采用 7mm x 8mm 52 引腳 QFN 封裝
