隔離型功率因數校正離線式穩壓器無需光耦合器

凌力爾特公司 (Linear Technology Corporation) 推出隔離反激式控制器 LT3798，該器件具單級有源功率因數校正 (PFC)。通過主動調制輸入電流可實現高于 0.97 的功率因數，從而無需額外的開關電源級和有關的組件。此外，無需光耦合器或信號變壓器實現反饋，因為輸出電壓是從主端反激信號中檢測的。

基于 LT3798 的設計可輕松滿足 IEC61000-3-2 諧波電流輻射規格的要求。輸出功率值高達 100W 時，可實現高于 86% 的效率。該器件的輸入電壓范圍與外部組件的選擇有關，而且它能夠在 90VAC 至 277VAC 的范圍內運作，該范圍可以很容易地調高或調低。此外，LT3798 可設計到輸入電壓很高的 DC 應用中，從而使該器件非常適用于工業、EV / EHV 汽車、采礦和醫療應用。LT3798 運用關鍵傳導模式工作，相比連續傳導模式設計，前者可使用更小的變壓器，從而可進一步減小了解決方案的尺寸。

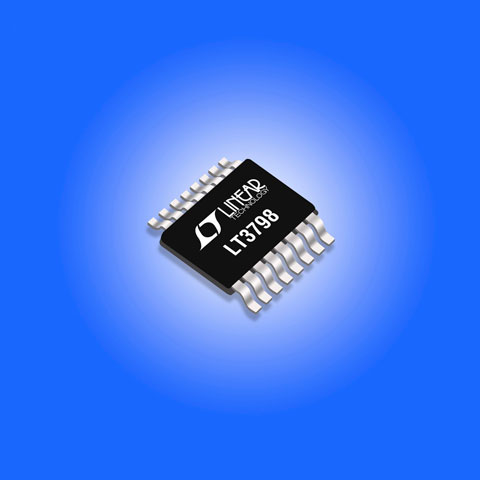

LT3798 采用耐熱增強型 16 引腳 MSOP 封裝。LT3798E 和 LT3798I 版本在 -40°C 至 125°C 的溫度范圍內工作。LT3798H 經過測試，保證在 -40°C 至 150°C 的工作結溫范圍內工作。千片批購價均為每片 2.25 美元。所有器件都有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LT3798。

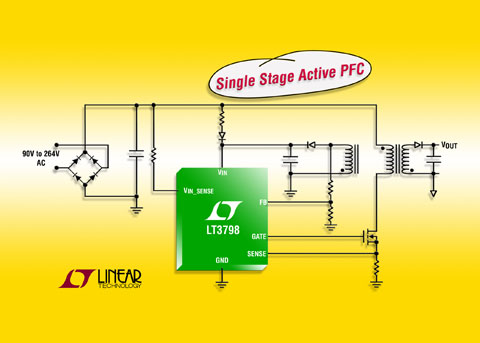

隔離型離線單級有源 PFC 反激式控制器

性能概要：LT3798

·         有源 PFC 無需額外的電源級

·         VIN 和 VOUT 僅受外部組件限制，可實現 VIN >400VAC

·         無需光耦合器

·         總穩壓準確度優于 ±5%

·         高效率

·         低諧波分量

·         組件數目少造就了小尺寸的解決方案

·         耐熱增強型 16 引線 MSOP 封裝
