伸出2個拇指就知道你心跳！在IIC2007上，TI的合作廠商利爾達展出了一款采用TI MSP430FG439芯片的心電儀解決方案，只要將雙手拇指放在兩個用戶手持電極上，LCD屏幕就能顯示被測者的心律。

通過用戶手持電極，檢測到頻率大約在0.05-72Hz的心電信號，心電信號和干擾信號將通過MSP430FG439內部的3個運算放大器進行前置放大，再通過高低通濾波器后，得到?jīng)]有干擾的心電信號，經過MSP430FG439的片內12位A/D轉換，轉換結果通過運算處理器送LCD顯示，得到每分鐘的心律，還可以連接PC，顯示心電圖。

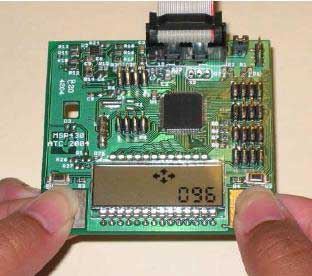

FG439心電儀方案

據利爾達的工程師介紹，MSP430FG439的一系列突出特性，使得這一產品能夠成功應用在醫療電子領域。它在1.8-3.6V的電壓下工作，具有業界公認的超低功耗(活動模式僅200μA)，從保持模式到喚醒僅用6微秒，支持I²C和SPI同心借口，內置3個可配置放大器合同步的雙12位D/A轉換器，配置60KB+256B的Flash memory和2K的RAM，具有性能可靠、抗干擾能力強、體積小、攜帶方便等特點。
