隨著便攜式設備越來越普及，功能逐步增強，對電源的要求也日趨嚴格。很多人都會遇到這樣一個難題：怎樣實現電源適配器和電池供電的切換？例如，一臺使用電池供電的便攜設備，希望在外接電源適配器或者電腦USB口的時候，切斷電池供電；反之，在電源適配器或USB接口“Plug-Out”的時候，繼續由電池供電。

      目前，特瑞仕半導體公司新推出了一款同步整流內置開關管的高效的DCDC升壓器XC9128系列。它提供了一個“AEN”端口，通過這個端口，可以輕松實現電源適配器與電池供電的自動切換。

      下面，我們來看一看它是如何工作的，如下圖所示。

圖1

      當只是電池供電時，AEN端為低電平，此時DCDC處于正常工作狀態。如果外接電源適配器或者插入USB接口時，AEN引腳電平由低到高，此時DCDC內部N溝道MOS開關管斷開，芯片停止升壓動作。同理，當去除外接電源適配器時，AEN測到一個由高到低的電平時，DCDC芯片快速恢復升壓動作。因此，使用XC9128系列，可以輕松實現電源適配器與電池供電的自動切換。

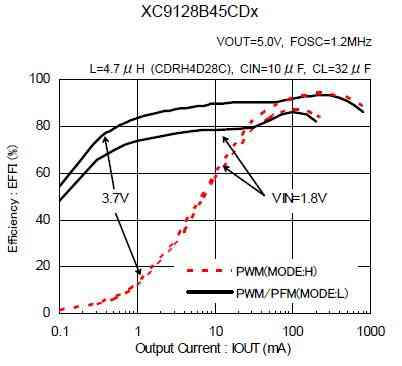

　　而且，XC9128系列由于內置了導通電阻為0.2歐姆的N溝道MOS管和導通電阻為0.2歐姆的同步整流用的P溝道MOS開關管，能夠穩定的輸出高達1A的電流，并且具有很高的轉換效率。下面是它的效率轉換圖。

圖2

      此外，XC9128系列的內部振蕩頻率為1.2MHz，可以使用小型化的電感元件，而且還提供一個“MODE”引腳，來設置內部控制方式為PWM模式或者PWM/PFM自動切換模式，在PWM/PFM自動切換模式下，當負載較小時，進入PFM模式，可以達到節能的目的；當負載電流增大時，自動切換到PWM模式，能夠穩定的輸出較大的電流，而且也能降低紋波的大小。這樣，可以大大提高芯片在全負載領域內的轉換效率，如圖2所示。XC9128系列還提供過熱保護和過電流保護功能，加大了芯片的使用安全性。目前XC9128系列提供MSOP-10，USB-10B，SOP-8三種封裝。
